Canonada

Encanyat en una sala de calderes.

Una canonada' o encanyat consta d'un conducte les funcions del qual són el transport i la distribució d'aigua o un atre tipo de decorreguts —ya siguen líquits o gaseosos— per al seu aprofitament. Està formada per tubos o caños que se solen elaborar en materials molt diversos. També pot servir per a transportar materials que, si ben no són pròpiament un decorregut, es adecuan a este sistema, tals com: formigó, ciment, cereals, documents encapsulados, etcétera. En ellenguage comú, les paraules tubo i canonada solen ser intercanviables, pero en l'indústria i l'ingenieria, els térmens tenen una definició única. Depenent de la norma aplicable a la seua fabricació, els tubos s'especifiquen generalment per un diàmetro nominal en un diàmetro exterior (DE) constant i un esquema que definix la gruixa. Les canonades solen especificar-se pel diàmetro exterior i la gruixa de la paret, pero poden especificar-se per dos valors qualssevol de diàmetro exterior, diàmetro interior (DIGUES) i gruixa de la paret. Per lo general, els tubos es fabriquen conforme a una de les diverses normes industrials nacionals i internacionals. Encara que existixen normes similars per a tubos d'aplicacions industrials específiques, els tubos solen fabricar-se en tamanys personalisats i una gama més àmplia de diàmetros i tolerància. Existixen moltes normes industrials i governamentals per a la producció de tubos i canonades. El terme "tubo" també s'aplica comunament a seccions no cilíndriques, és dir, tubos quadrats o rectangulars. En general, "tubo" és el terme més comú en la major part del món, mentres que "canonada" s'utilisa més en Estats Units.

Denominacions

Deu distinguir-se entre el terme canonada, que en general designa les conducció de secció circular i els conductes que poden tindre atres seccions i que no són pròpiament canonades.^{cita requerida}

A sovint, quan es tracta de canonades d'una instalació de suministrament d'aigua en canonada d'acer galvanizado, es diuen encanyat. Es deu a que va haver antigues instalacions que es varen fer en canyes i d'ahí que quedara eixe terme per a les canonades fabricades més antigues: les d'acer, i el seu conjunt va rebre el nom d'encanyat.^{cita requerida}

Quan el líquit transportat és petròleu, s'utilisa el vocablo «oleoducte». Quan el decorregut transportat és gas, s'utilisa el terme gasoducte o gaseoducto.

Materials

Les encanyat es fabriquen a partir de diversos materials en funció de consideracions tècniques i econòmiques. Sol usar-se: el ferro fos, el acer, el latón, el coure, el plom, el formigó, el polipropileno, el polièster reforçat en fibra de vidre (PRFV), el PVC i el termoplàstic polietileno de densitat alta (PEAD).

Acer

Hi ha tres métodos de fabricació de canonades d'acer:

1. Acer estirat o sense costura (sense soldadura). La canonada és un lingot cilíndric que es calfa en un forn abans de la extrusió. En l'extrusió es fa passar per un dau cilíndric i posteriorment es fa el forat per mig d'un penetrador. La canonada sense costura és la millor per a soportar la pressió gràcies a la seua homogeneïtat en totes les seues direccions. Ademés, és la forma més comuna de fabricació i per tant la més comercial.
2. En costura llongitudinal. Es partix d'una làmina de chapa, la qual es dobla per a donar-li forma a la canonada. La soldadura que unix els extrems de la chapa doblada tanca el cilindre. Per tant, és una soldadura recta que seguix tota una generatriz. Variant la separació entre els rodells s'obtenen diferents curves i en això diferents diàmetros de canonada. Esta soldadura serà la part més dèbil de la canonada i marcarà la tensió màxima admissible.
3. En soldadura helicoidal (o en espiral). La metodologia és la mateixa que el punt anterior, en la salvetat de que la soldadura no és recta sino que recorre la canonada seguint la canonada com si fora roscada.

Acer galvanizado

La canonada d'acer galvanizado és una canonada d'acer (estirat o en soldadura), com en el cas anterior, pero a la que s'ha somés a un procés de galvanizado interior i exteriormente. El galvanizado s'aplica despuix de format el tubo. De la mateixa manera que la d'acer al carbó, es dobla la placa als diàmetros que es requerixca. Existixen en costura i sense costura i s'utilisa per a transportar aigua potable, gasos o olis. No deuen utilisar-se en decorreguts a temperatures superiors a 70 °C, ya que a estes temperatures es destruïx el galvanizado.

Tubos o conductes de chapa galvanizada

Són conductes utilisats per a aire (instalacions de climatisació) que es poden fer de dos modos:

• De secció circular: solen construir-se de chapa enrollada helicoidalmente i engatillada.
• De secció rectangular: es construïxen de qualsevol dimensió per mig de la suma de chapes planes embotides someramente, generalment en punta de diamant, per a donar-li major rigidea.

Ferro fos

Una canonada de ferro fos es fabrica per mig d'una colada en un mòle o per mig d'injecció del ferro fos en un procés cridat fundició, en el quala canonada ix sense costura. La ventaja d'este sistema és que les canonades tenen gran durabilitat i resistència a l'us. Pel contrari, són més fràgils davant els colps i està subjecte a la corrosió si s'usa en una corrent d'aigua altament oxigenada.

Coure

El tubo de coure és un dels productes no fèrrics més versàtils: és òptim per a les instalacions de fontaneria, gas i calefacció en les llars, per la seua facilitat d'instalació (cort, soldadura). Ademés, és un material utilisat en molt distintes aplicacions industrials, com són la conducció de decorreguts i el sector de l'energia sostenible.

Fibrociment

Les canonades de fibrociment varen començar a utilisar-se en les primeres décades del 1900, i fins a la década de 1960-1970 es va utilisar àmpliament tant en sistemes d'abastiment d'aigua potable com en sistemes de rec per pressió.

En Europa, a partir de la década de 1980 el seu us escomença a decaure i per a la de 1990 es comença a prohibir en alguns països europeus; en Espanya es prohibix el seu us i comercialisació a partir de juny de 2002, ya que l'exposició freqüent al amiant, per mig de l'inhalació de les seues chicotetes fibres, podria ocasionar malties irreversibles, com la asbestosis i el càncer de pulmó. Al 2010, la majoria dels organismes finançadors multilaterals tenien prohibit el seu us.

Gres

Les canonades de gres són fabricades d'una mescla d'argila que s'han format, secat i cremat fins a un punt que formen el material vitrificado, un material d'estructura densa, dura, impermeable, i resistent als àcit i alcalinos.

Ventages

• Els tubos de gres, sobretot els vitrificados, són molt resistents a l'abrasió, i a l'atac de moltes substàncies químiques.

Inconvenients

• Els trams de tubos són curts, i generalment no superen una llongitut d'un metro, lo que incrementa el número d'unions i, conseqüentment, aumenta el perill de fugues.

Formigó

La canonada de ciment, formigó o formigó armat és eficaç, econòmica i ecològica per a rets hidràuliques que treballen en règim lliure o en baixa pressió. L'experiència en la seua utilisació és àmplia, ya que l'us del formigó com a material de construcció és molt antic i ha tingut, a lo llarc del temps, moltes modificacions, tant en la composició dels materials utilisats per al formigó com en els procediments constructius. Els tubos de formigó poden ser de:

• formigó centrifugado
• formigó armat
• formigó pretensado

Evidentment les canonades de formigó, com totes les atres canonades, tenen ventages i inconvenients; els principals són:

Ventages

• Els tubos de formigó poden ser construïts en llocs pròxims alloc a on seran amprats, en part dels materials trobats en elloc.
• Els procediments constructius són relativament simples.
• Poden construir-se en una gama de dimensions molt àmplia.
• Són relativament fàcils d'instalar.
• Una de les ventages diferencials del tubo de formigó armat és que permet adequar el tubo a les càrregues del terreny i sobrecàrregues externes a que en cada posició del traçat estiga somesa la canonada, i la resistència de la canonada pot adaptar-se a les circumstàncies reals a que vaja a estar somesa.

Inconvenients

• Són susceptibles a la corrosió interna i externa, en presència de sulfur.
• Exigix un número considerable de juntes, lo que propicia les infiltracions, ya siga des d'adins de la canonada, en lo que pot contaminar-se el sol, o des de l'extern del tubo, lo que produïx un increment del cabal transportat.

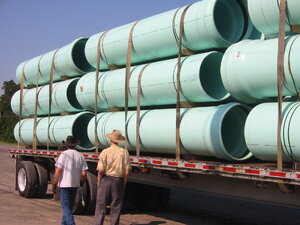

Materials plàstics

Són encanyat que es poden utilisar en les llars, i servix per a suministrar o drenar decorreguts, com són els rebujos de tot tipo i aigua, també com a canonada de ventilació. Entre els diferents tipos de canonada de plàstic, es troben les que han segut manufacturades en PVC, i són utilisades per a suministrar i drenar aigua. En molts països, les canonades de PVC representen la majoria dels materials de canonada utilisats en aplicacions municipals enterrades per a distribució d'aigua potable i rets d'aigües residuals.

Com són d'un material inflamable no són aptes per a contindre líquits que es demostren en temperatures molt altes. La diversitat d'usos que pots donar a este tipo de canonada és ampli, perque el seu diàmetro és similar al de les canonades de coure.

Aplicacions

Erro al crear miniatura:

Canonada de plom procedent de l'antiga Caesaraugusta

Sistemes d'abastiment d'aigua

Vore també: Ret d'abastiment d'aigua potable i Instalació de distribució d'aigua en edificis

Els materials més comuns en els que es fabriquen tubos per a la conducció d'aigua són: PRFV, coure, PVC, polipropileno, polietileno (PEAD), acer i ferro dúctil (ISO-2531)（GB/T13295-2008）. Fins a la década de 1960-1970 eren molt utilisades les canonades de fibrociment. Es varen deixar d'utilisar en fer-se cada volta més evidents les propietats cancerígenas del asbesto que s'utilisava en la fabricació del fibrociment. Actualment ya casi no s'utilisa el fibrociment, i les rets construïdes en este material s'han anat substituint paulatinament per atres materials. Entre els sistemes d'abastiment d'aigua, està l'abastiment als sistemes de protecció d'incendis, tant per a dur aigua a les boques equipades (BIE) i a les no equipades (hidrantes d'incendi) com als sistemes d'estufadors que s'òbrin quan la temperatura supera cert nivell, deixant passar l'aigua per a apagar incendis.

Desaiguadors

Vore també: Ret de sanejament i Instalació de sanejament d'edificis

Els materials més comuns per al desestage d'aigües servides són: PRFV, ferro fos, PVC, formigó o fibrociment. Fins a la década de 1950-1960 s'utilisaven tubos de desaiguador en plom. Despuix de numerosos estudis sobre el seu perillositat per a la salut, va fer que les canonades de plom es catalogaren com no aptes, lo que va provocar la caiguda del seu us a pesar del baix manteniment que requerien. Els nous materials que estan reemplaçant als tradicionals són: el PRFV (polièster reforçat en fibra de vidre), el PEAD (polietileno d'alta densitat) i el PP (polipropileno).

Gas

Solen ser de coure o acer (dúctil o laminar, segons les pressions aplicades), segons el tipo d'instalació, encara que si són d'un material metàlic és necessari realisar una conexió a la ret de pren de terra. També s'estan començant a elaborar de PRFV, politisen reforçat en fibra de vidre. en el cas de canonades de conducció en requeriments tèrmics i mecànics menys exigents; ademés, soporten altes pressions.

Calefacció, climatisació

Artícul principal → Calefacció.

Tradicionalment s'ha usat l'acer negre, el més adequat per a radiadors d'eixe material o de fundició. Actualment s'usa el coure, material molt usat en les instalacions noves, pero dona problemes per contacte en atres metals en presència d'aigua (corrosió) especialment en emissors d'alumini (molt corrosible), per lo que també s'utilisen canonades de material plàstic. No deuen amprar-se canonades galvanisades perque l'aigua, a temperatures superiors a 60 °C, destruïx la protecció de zinc. En rets enterrades s'ampra canonada preaislada.

Us industrial

Energia

Artícul principal → Energia.

En el transport de vapor d'alta energia s'ampra acer aleado en cromo i molibdeno. Per a grans cabals d'aigua (refrigeració) s'ampra polièster reforçat en fibra de vidre (PRFV-fins a DN3200), ferro fos dúctil (fins a 2m de diàmetro) o acer al carbono. En el cas de l'última, la canonada es fabrica a partir de chapa doblada que posteriorment és soldada (canonada en costura). En l'àmbit de la producció d'energia hidràulica es diu canonada forçada.

Petroquímica

Artícul principal → Petroquímica.

Donada la varietat de productes transportats es troben materials molt distints per a atendre a les necessitats de corrosió, temperatura i pressió. cal resenyar materials com el PRFV, Monel o el Inconel per a productes molt corroents.

Transporte

Artícul principal → Transporte per canonada.

Transport per canonada es construïx per a facilitar el transport d'aigua, petroquímica, gasos, o unes atres a distàncies llargues o en voltes propencs. La necessitat constant del recurs transportat determina la necessitat de transportar per canonada, quan és més eficaç que el transport per barco, carril, o camions donat al terreny o faltes de carreteres.

Còdics internacionals

A continuació s'enumeren alguns còdics que contemplen el disseny de sistemes de canonades.

ISO/EN/ASME/ANSI

Artícul principal → ASME.

Artícul principal → ANSI.

Artícul principal → ISO.

• ASME B31.1 - Canonades en plantes de generació
• ASME B31.3 - Plantes de procés
• ASME B31.4 - Transport d'hidrocarburs líquits, gas petroler, Andhydroys Anmonia i Alcohols
• ASME B31.5 - Canonades per a refrigeració
• ASME B31.8 - Conducció de gas
• ASME B31.9 - Canonades per a edificis de servicis
• ISO2531 - Tubos, racores i accessoris de fundició dúctil i les seues unions per a l'aplicació d'aigua o gas
• ISO8179 - Tubos de fundició dúctil – Revestiment exterior de zinc i capa d'acabament

Part I – Cinc Metàlic en Capa d'Acabament

Part II – Pintura de Cinc Riu en Capa d'Acabament

EURO CÒDIC

Artícul principal → Comité Europeu de Normalisació.

• EN 13480 Canonades industrials metàliques
• EN 10255 Tamany de canonada
• EN 545-2010 Tubos, racors i accessoris de fundició dúctil i les seues unions per a canalisacions d'aigua – Requisits i métodos d'ensaig

Vore també

• Acer galvanizado
• Càlcul de cabal d'aigua en canonada
• Desatascador
• Diagrama de Moody
• Equació de Colebrook-White
• Equació de Darcy-Weisbach
• Fluix d'aigua en canonada
• Ret de sanejament
• Soldadura
• Poceros

Bibliografia

• Nayyar, Mohinder L. (2000). «A1», Piping Handbook, 7ª edició, New York: McGraw-Hill. ISBN 0-07-047106-1.
• Oberg, Erik (2000). Christopher J. McCauley (ed.). Machinery's Handbook, 26ª edició, New York: Industrial Press Inc.. ISBN 0-8311-2635-3.
• Rahman, Shah. “Thermoplastics at Work: A Comprehensive Review of Municipal PVC Piping Products”. Underground Construction: 56–61.
• Rahman, Shah. “Sealing Our Buried Lifelines”. Opflow Magazine, American Water Works Association: 12–17.
