Arc de mig punt
_01.jpg)
En arquitectura, un arc de mig punt o arc de punt redó és un tipo d'arc que en el intradós té la forma d'un semicírcul.[1] És l'element principal de la arquitectura abovedada, formant les de canó.[2] Antigament solia estar conformat per dovelas d'atobó, rajola o pedra (vejau també: fàbrica)
Història

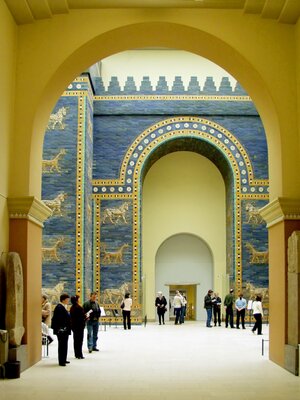

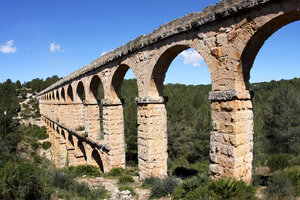

L'arc de mig punt ya s'amprava en Mesopotamia (arquitectura caldea) en el tercer mileni a. C. El seu us va passar a la arquitectura etrusca, i d'esta als romans. És característic del art romà i dels estils que varen derivar d'ell, com la arquitectura romànica, la arquitectura renaixentista i la arquitectura barroca. També es va utilisar en ponts, com és el cas del pont de Villanueva-Rampalay, el qual conta en varis arcs de mig punt.
Variants de l'arc de mig punt
A partir de la forma bàsica d'arc en un sol centre, es poden distinguir algunes variants de l'arc de mig punt:
- Arc rebaixat: la forma del qual és més "esclafada", be per no ser un semicírcul (arc carpanel), be per tindre el centre geomètric per baix de la llínea d'impostas (arc escarzano). Habitualment es diferencien estos dos tipos, encara que se'ls pot agrupar en el mateix apartat, puix abdós es donen en el final del Gòtic i el principi del Renaixença.
- Arc peraltado: és un arc ampliat per mig de l'inclusió de dovelas colocades per damunt de la llínea d'impostas;[1] és característic del prerrománico, concretament del art asturià.
- Arc parabòlic: va ser amprat pels hititas i recuperat per Gaudí, en el XIX, encara que el seu disseny era llaugerament diferent.
Parts
2. Dovela 3. Trasdós o Extradós 4. Imposta
5. Intradós 6. Flecha 7. Llum, va 8. Contrafort
- 1. Clave: dovela central de l'arc.
- 2. Dovela: cada una de les pedres que formen l'arc.
- 3. Trasdós o Extradós: profunditat externa de la dovela.
- 4. Imposta: pedra des de la que arranca l'arc.
- 5. Intradós: profunditat interna de la dovela.
- 6. Flecha: altura interior de l'arc de mig punt medida des de la llínea d'imposta fins a la base de la clau.
- 7. Llum, va: obertura en el mur que tanca un arc.
- 8. Contrafort: mur que protegix l'arc.
Galeria
-
Arc peraltado.
Comportament mecànic
Des del punt de vista de la resistència de materials, la geometria i característiques d'un arc de mig punt fa que tots els seus punts treballen en compressió. Cada dovela té un estat similar al d'una falca comprimida en les seues cares laterals.
