Cable
El terme cable significa en el seu orige "cuerdo", del llatí Capulum, o també de l'Hebreu Kabel de "corda forta",[1] pero en a on s'ha estés més el seu popular us d'esta paraula és com a cable elèctric, i és precisament en Palestina on s'usa ya d'antany el terme Kabel al conductor elèctric, en a on se li crida cable elèctric a una mànega de material aïllant i protector que conté en el seu interior un conductor (també fil elèctric) aïllat o un conjunt de conductors aïllats (conductor elèctric), generalment de coure o alumini.[2]
Etimologia
[editar | editar còdic]El terme "cable" originalment es referia a una llínea nàutica de llongitut específica en la que es combinaven vàries cuerdo per a produir un cable fort i gros que s'usava per a ancorar grans barcos. A mida que es va desenrollar la tecnologia elèctrica, es va passar d'usar aram de coure nuet a usar agrupacions de cables i varis métodos de revestiment i fixació que s'assemblaven al cablejat mecànic, per lo que es va adoptar el terme per a cablejat elèctric. En el XIX i principis de el XX, el cable elèctric a sovint s'aïllava usant tela, caucho o paper. Els materials plàstics s'utilisen generalment en l'actualitat, a excepció dels cables d'alimentació d'alta fiabilitat. El terme també s'ha associat en les comunicacions pel seu us en les comunicacions electròniques.
Característiques
[editar | editar còdic]
Qualsevol conductor de corrent elèctrica, inclós un cable, irradia un camp electromagnètic. De la mateixa manera, qualsevol conductor o cable captarà energia de qualsevol camp electromagnètic existent al seu entorn. Estos efectes són a sovint indesijables, en el primer cas es tracta de la transmissió no desijada d'energia que pot afectar negativament als equips propencs o a atres parts del mateix equip; i en el segon cas, la captació no desijada de soroll que pot emmaixquerar la senyal desijada transportada pel cable, o, si el cable transporta font d'alimentació o tensions de control, contaminar-les fins al punt de causar un mal funcionament de l'equip.[3]
La primera solució a estos problemes és mantindre curtes les llongituts dels cables en els edificis, ya que la captació i la transmissió són essencialment proporcionals a la llongitut del cable. La segona solució és alluntar els cables dels problemes. Ademés, existixen dissenys de cables específics que minimisen la captació i la transmissió electromagnètiques. Tres de les principals tècniques de disseny són apantallamiento, geometria coaxial i geometria de parell trenat.

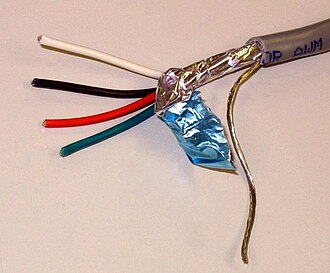

El apantallamiento o blindage utilisa el principi elèctric de la gàbia de Faraday. El cable s'envol en tota la seua llongitut en una làmina o malla metàlica. Tots els fils que discórreguen per l'interior d'esta capa de apantallamiento estaran en gran mida desacoplados dels camps elèctrics externs, especialment si el apantallamiento està conectat a un punt de tensió constant, com terra o massa. No obstant, un apantallamiento simple d'este tipo no és molt eficaç contra els camps magnètics de baixa freqüència, com el «zumbido» magnètic d'un transformador propenc. Un apantallamiento a terra en cables que funcionen a 2,5 kV o més arreplega la corrent de fuga i la corrent capacitiva, protegint a les persones de descàrregues elèctriques i igualant la tensió en l'aïllament del cable.
El disseny coaxial ajuda a reduir encara més la transmissió i captació magnètica de baixa freqüència.[4] En este disseny, la pantalla de làmina o malla té una secció travessera circular i el conductor interior es troba exactament en el seu centre. Açò fa que les tensions induïdes per un camp magnètic entre la pantalla i el conductor intern consistixquen en dos magnituts casi iguals que s'anulen mútuament.
Un parell trenat té dos fils d'un cable retortillats un al voltant de l'atre. Açò pot demostrar-se colocant un extrem d'un parell de fils en un trepe manual i girant-ho mentres es manté una tensió moderada en la llínea. Quan la senyal interferente té una llongitut d'ona llarga comparada en el pas del parell trenat, les llongituts alternes dels fils desenrollen tensions opostes, tendint a anular l'efecte de l'interferència.
Traces distintives
[editar | editar còdic]Existixen diferents definicions del terme cable segons el camp d'aplicació.
- Per als conductors d'energia elèctrica com a subconjunt de llínees elèctriques, solament existix el terme global sistemes de cables i llínees en l'entrada IEV 826-15-01 (IEV és per, les seues sigles en anglés, International Electrotechnical Vocabulary).[5] Es fa una distinció detallada entre cables d'instalació i cables en les respectives normes de producte en el grup VDE 0200 (per a cables en particular VDE 0266, VDE 0271 i VDE 0276-603 a -632). En general, s'estipula que els cables com a conductors d'energia “soporten majors tensions mecàniques en comparació als cables i es coloquen en el sol” (→ cables subterràneus),[6][7] independentment de si són unipolars o multipolares. -Núcleus conductors d'energia.
- Un cable aéreu, terme comú en telecomunicacions per cable, és una estructura de cable autoportante en suficients elements de soport, destinada a ser suspesa de màstils i dispositius similars sense l'ajuda d'atres cables o conductors de soport.
- Els cables YMT, que tenen una estructura similar als cables aéreus i estan dissenyats per al seu us com a cables autoportantes en rets aérees per al suministrament d'energia i per a conexions domèstiques en zones rurals, es denominen cables d'alimentació aïllats o cables enfundats en PVC en transporten cables i no estan classificats com a cables. No són aptes per a colocar-se lliurement en el sol; Es permet la colocació en aigua.
- En la tecnologia de senyes, rets, senyals i àudio i àrees especialisades similars, generalment es considera un cable la combinació de varis conductors (cables) aïllats entre sí en una unitat fermament conectada; Ací este terme està adoptat del món de parla anglesa, que no fa distinció conceptual entre els tipos de cable i llínea (tot lo que és aixina és cable ). Els fils individuals solen ser conductors elèctrics, pero també poden ser, per eixemple, conductors òptics .
- Les llínees aérees són conductors elèctrics sense aïllament; l'aire circumdant servix com a aïllant. Els conductors, que són similars a un cable metàlic, no es diuen cables, encara que els cables grossos es diuen cables en térmens nàutics.
Cables elèctrics
[editar | editar còdic]
Els cables que s'usen para conduir electricitat es fabriquen generalment de coure,[8] per l'excelent conductivitat d'este material, o d'alumini que encara que posseïx menor conductivitat és més llauger per a la mateixa capacitat i típicament més econòmic que el coure.
Generalment conta en aïllament en l'orde de 500 µm fins als 5 cm; dit aïllament és plàstic, el seu tipo i gruixa dependrà del nivell de tensió de treball, la corrent nominal, de la temperatura ambiente i de la temperatura de servici del conductor.
Un cable elèctric es compon de:[9]
- Conductor: element que conduïx la corrent elèctrica i pot ser de diversos materials metàlics. Pot estar format per un o varis filaments.
- Aïllament: recobriment que envol al conductor, per a evitar la circulació de corrent elèctrica fora del mateix.
- Capa de farcidura: material aïllant que envol als conductors per a mantindre la secció circular del conjunt.
- Coberta: està feta de materials que protegixquen mecánicamente al cable. Té com a funció protegir l'aïllament dels conductors de l'acció de la temperatura, sol, pluja, etc.
Components
[editar | editar còdic]- Conductors (coure, alumini o un atre metal).
- Apantallado o blindage (s'utilisa en conductors d'radiofrecuencia, pot ser una malla o un tubo, pla o corrugado)
- Aïllament (materials plàstics, elastoméricos, paper impregnat en oli viscós o decorregut).
- Proteccions (armadures i cobertes externes adicionals a l'aïllament per a aumentar la resistència a certes condicions crítiques d'operació).
Número de conductors
[editar | editar còdic]- Unipolar: un sol conductor.[2]
- Bipolar: dos conductors.

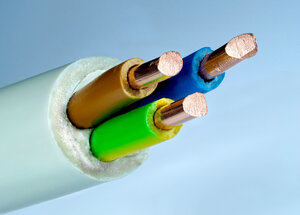

- Tripolar: tres conductors. Els colors estan normalisats de la següent manera: El cable monofase és de color marró o negre, el neutre és blau i el tercer conductor, la terra és verda i groc, en bandes. CENELEC HD 361 és la norma ratificada publicada per CENELEC, que es referix al tipo de marcat de cables i arams, l'objectiu dels quals és harmonisar els cables.
- Tetrapolar: 4 conductors. Són dos fases (marró i negre), un neutre (blau) i terra (verda i groc).
- Pentapolar: 5 conductors. Estos cables es componen de 3 fases (grisa o celest, marró i negre), un neutre (blau) i terra (verda i groc).
Hi ha cables específics per a ferrocarrils que ampren 19, 27 o 48 conductors.
Materials amprats
[editar | editar còdic]Flexibilitat del conductor
[editar | editar còdic]- Conductor rígit
- Conductor flexible
Aïllament del conductor
[editar | editar còdic]- Aïllament termoplàstic:
- Aïllament termoestable:
Materials aïllants per a cables d'alta tensió
[editar | editar còdic]- Cables en paper impregnat:
- Paper impregnat en mescla no migrant
- Paper impregnat en oli decorregut
- Cables en aïllament polimèrics extrusionados:
- Polietileno de cadenes creuada (XLPE)
- Goma etileno propileno (EPR), versió endurecidad (HEPR)
- Polietileno termoplàstic d'alta densitat (HDPE)
Cables de comunicació elèctrica (conductors elèctrics)
[editar | editar còdic]
Conductors òptics
[editar | editar còdic]- Artícul principal → Fibra òptica.
Conductors de llum (anglés: coil): en este cas, el recobriment, si be protegix el conductor pròpiament dit, també evita la dispersió de la llum i en això la pèrdua de senyal. Per això s'utilisa per a enviar informació a llargues distàncies de forma ràpida i molt alta calitat.
Els cables de fibra òptica estan generalment construïts entorn a una série de tubos folgats que són tubos d'polietileno que alberguen les fibres. Les fibres i els tubos disponen de colors diferents que identifiquen cada fibra respecte al restant de fibres.
Depenent de la seua construcció es distinguix entre latiguillos o cables. Els latiguillos disponen un o dos cables. Els cables disponen 8, 16, 32, 64, 96, 128 o 256 fibres.
Depenent del montage de capes, es distinguix entre cable normal i cable armat. El cable armat incorpora cobertes d'acer que proporcionen protecció contra rosegadors. Es tracta d'un fleje d'acer corrugado solapado que recobrix enterament els tubos de fibra.
En funció del montage es distinguixen cobertes especials com la coberta antibalas, un tipo de coberta amprada en zones de caça. Un atre tipo de cobertes com la submarina, protegix el cable de la sal de l'mar.
Els cables s'unixen en empalmes, que es realisen en unes caixes de empalme especials cridades torpedos que són estanques en ser la fibra òptica molt sensible a la humitat.
Conductors de força mecànica
[editar | editar còdic]- Artícul principal → Cable mecànic.
Amprats per a la transmissió mecànica de moviment, o de càrregues entre atres elements mecànics, com a palanques, rodes, i poleas; realisen el seu treball en tracció o rotació. Per la seua durabilitat, utilitat i capacitat de transport de potència, els cables de força són els conductors flexibles preferits per a instalacions industrials, rets urbanes, edificis i equips mòvils.
