Conducte elèctric

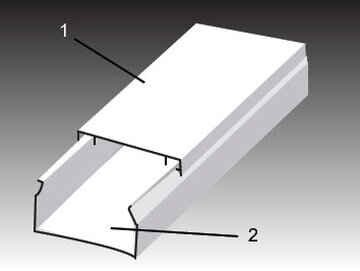

Una canaleta o conducte elèctric és un sistema de canonada que s'usa per a la protecció i el enrutamiento del cablejat elèctric. El conducte elèctric pot estar fet de metal, plàstic, fibra o fanc cuit. Els conductes flexibles estan disponibles per a propòsits especials.
Una font de cables és un disseny obert d'un canal de cable.
El conducte s'instala generalment per electricistes en el lloc d'instalació de l'equipament elèctric. El seu us, forma i detalls d'instalació, s'especifiquen a sovint per les regulacions de cablejat, com el National Electrical Code (NEC) d'Estats Units o un atre còdic nacional o local. El terme "agent", s'utilisa comunament pels electricistes per a descriure qualsevol sistema que conté conductors elèctrics, pero el terme té una definició tècnica més restrictiva quan s'utilisa en els reglaments oficials de cablejat.
Secció d'un cable elèctric
[editar | editar còdic]
La secció d'un cable elèctric és l'àrea o superfície de conductor (part metàlica) que queda al descobert en un tall de forma perpendicular a la seua llongitut. Es calcula en la següent fòrmula Àrea= π x r2, a on π és el número pi (3,14).
| Secció del cable (mm²) |
Diàmetro del cable (mm) |
|---|---|
| 1,5 | 1,4 |
| 2,5 | 1,8 |
| 4 | 2,3 |
| 6 | 2,8 |
| 10 | 3,6 |
| 16 | 4,5 |
| 25 | 5,6 |
Sobre la base de la secció, el cable pot soportar una determinada intensitat, que correspon a una determinada potència màxima.
| Secció del cable | Intensitat màxima (Amperis) |
Potència màxima en 12 Vcc (Watts) |
Potència màxima en 24 Vcc |
Potència màxima en 48 Vcc |
Potència màxima en 220 Vac |
|---|---|---|---|---|---|
| 1,5 | 11 | 132 | 264 | 528 | 2420 |
| 2,5 | 15 | 180 | 360 | 720 | 3300 |
| 4 | 20 | 240 | 480 | 960 | 4400 |
| 6 | 25 | 300 | 600 | 1200 | 5500 |
| 10 | 34 | 408 | 816 | 1632 | 7480 |
| 16 | 45 | 540 | 1080 | 2160 | 9900 |
| 25 | 59 | 708 | 1416 | 2832 | 12980 |
Per eixemple, per a carregadors de vehículs elèctrics, en places de garajos d'aparcament privats, s'usen cables de 25 mm².
Tubo dur
[editar | editar còdic]Les canonades rígides s'utilisen per a protegir cables, incloent cables elèctrics, fibra òptica, llínees telefòniques, etc. Generalment es dividixen en conductes metàlics i conductes no metàlics.
Metal:
El conducte metàlic rígit (RMC) és un tubo roscado de paret grossa, generalment fet d'acer revestit, acer inoxidable o alumini.
El conducte rígit galvanizado (GRC) és un tubo d'acer galvanizado, en una paret lo suficientment grossa com per a permetre la seua roscado. Les seues aplicacions comunes són en la construcció comercial i industrial. Està dissenyat per a protegir cables i conectors.
El conducte metàlic intermig (IMC) és un tubo d'acer més pesat que el EMT, pero més llauger que el RMC. Pot ser roscado.
El conducte d'alumini, similar al conducte d'acer galvanizado, és un tubo rígit, generalment utilisat en aplicacions comercials i industrials a on es requerix una major resistència a la corrosió. Tals ubicacions inclouen plantes de processament d'aliments, a on grans cantitats d'aigua i productes químics de neteja farien que el conducte galvanizado no fora adequat. L'alumini no es pot empotrar directament en el formigó, ya que reacciona en els álcalis del ciment. El conducte pot recobrir-se per a evitar la corrosió per contacte accidental en el formigó. El conducte d'alumini sol ser més econòmic que el d'acer, ademés de tindre un menor cost de mà d'obra per a la seua instalació, ya que un tram de conducte d'alumini pesa aproximadament un terç del pes d'un conducte d'acer rígit del mateix tamany.
No metàlic
El conducte de PVC s'ha considerat durant molt temps el més llauger en comparació als conductes d'acer, i sol ser més econòmic que atres tipos de conducte. En la pràctica elèctrica nortamericana, està disponible en tretze tamanys i gruixa de paret diferents, sent la varietat de paret prima solament apta per a empotrar en formigó, i les de major gruixa són aptes per a enterrament directe i treballs exposts. La majoria dels accessoris fabricats per a conductes metàlics també estan disponibles en PVC. Este material plàstic resistix la humitat i moltes substàncies corroents, pero com la canonada no és conductora, es deu introduir un conductor de conexió a terra adicional en cada conducte. Els conductes de PVC es poden calfar i doblar en el camp, utilisant ferramentes de calfament especials dissenyades per a tal fi.[3]
