Detector de bucle d'inducció

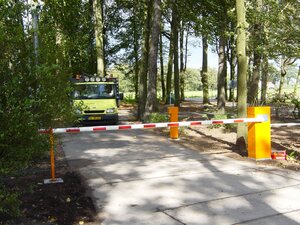

Un eixemple del bucle d'inducció instalat en una barrera per a vehículs.

Erro al crear miniatura:

Un eixemple del bucle d'inducció instalat en una carretera per a coches i motos.

Un detector de bucle d'inducció és un terme usat per a descriure un sistema electromagnètic de detecció, a partir del fet de que un iman en moviment induïx una corrent elèctrica en un cable pròxim al mateix, o que un material ferromagnético altera el camp magnètic d'una bobina quan es troba prop d'ella, i per lo tant, poden ser detectats.

Els bucles d'inducció s'utilisen, per a la detecció d'objectes metàlics en els detectors de metals, en els indicadors de presència de vehículs, en els sistemes de seguritat dels aeroports o en la transmissió i recepció de senyals de comunicacions.

Aplicacions

Erro al crear miniatura:

Bucle d'inducció instalat en un control de seguritat d'entrada.

En la detecció de vehículs (per inducció) s'utilisen llaços per a contar els vehículs que passen o apleguen a un punt determinat, per eixemple davant d'un semàfor, i en la gestió d'autopistes de trànsit. S'instala un bucle conductor de l'electricitat, adequadament aïllat, baix la carretera, generant-se una tensió elèctrica cada volta que un cos en massa ferrosa (que conté ferro o acer) passa prop dels conductors o del bucle.

Una definició alternativa popular de bucle d'inducció "és l'aplicat als detectors de metals, a on un circuit resonante, en una gran bobina que forma part del mateix , és efectivament " desafinado " per la proximitat de l'inductància d'un objecte conductor.

L'objecte detectat pot ser metàlic, (detecció de metals i cables) o conductor/capacitivo (detecció de la capacitat)

Atres configuracions d'estos equips utilisa dos o més bobines de recepció, i l'objecte detectat modifica l'acoplament inductivo o altera l'àngul de fase de la tensió induïda en la bobina receptora en relació en la bobina de l'oscilador.

Aplicacions històriques

• Un bucle d'inducció antisubmarino, era un dispositiu que servia per detectar un submarí des de de la superfície en barcos que utilisaven cables sumergits, especialment dissenyats, i conectats a un galvanómetro.

Aplicacions actuals

• Contadors de vehículs en carretera
• Detecció de vehículs en semàfors
• Detecció de vehículs en aparcaments
• Detector de metals

Principi de funcionament

a. Disseny del bucle, b. Camp en situació de repòs, c. Camp en presència d'un objecte
